湖南永金磁力設備股份有限公司（原岳陽市永金起重永磁鐵有限公司）生產的力矩電機式低壓電纜卷筒選型指南：

1、我公司能設計制造各種規格的電纜卷筒、信號卷筒、軟管(輸送氣體或液體)卷筒。

2、線纜重量較輕、移動距離較短，一般采用蝸卷彈簧作為動力，線纜重量較重，移動距離較長，一般采用力矩電機或三相異步電機(電磁鐵)作為動力。根據現場情況，還可采用外力傳動或重錘作為動力。

3、線纜的卷取長度以安裝方式圖中的“L”為依據配備線纜長度分別為: (1)方式A為L.+3圈; (2)方式B為L+h+3圈: (3)方 式C、D中為L+H+h+3圈: (4)方式E、F,根據用戶現場情況確定，訂貨時注明。

4、方式C中卷簡固定在地面，收、放電纜時，纜和地面之 間存在相對運動。此時，請在線纜運動軌跡范圍內鋪設滾道以減少線纜的摩損。

5、方式F中一般按H=0.14L, h=0.5H考慮，如H<0.14L， h<0.5H時，則訂貨時必須注明H、h值。

6、電纜卷簡如需裝在單梁行車上與電動葫蘆配用時，可配以特制滾輪支架部件，以便安裝使用。

7、電纜卷簡的“電纜引出方向”在外形尺寸圖中己標明，如有特殊要求請注明。

8、外形尺寸表中注明的重量，不包括電纜(輸送管)的重量。

9、力矩電機式和磁滯式卷簡結構形式為懸臂式，在產品形號中不標注。

10、樣本中四芯卷筒所配電纜是用于給三相電機供電，如果用于給兩組電磁鐵供電，則所配電纜四芯截面積應相同。

11、電纜長度超過30米(含30米)， 電纜用戶自備。

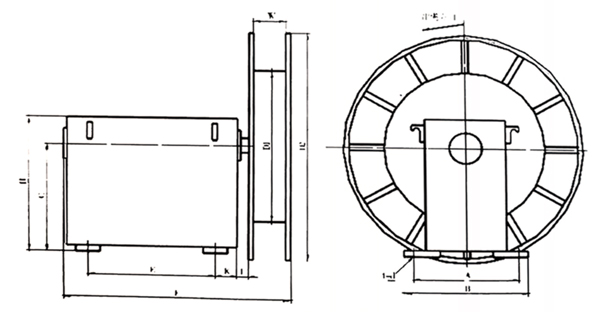

力矩式低壓電纜卷筒外形尺寸圖：

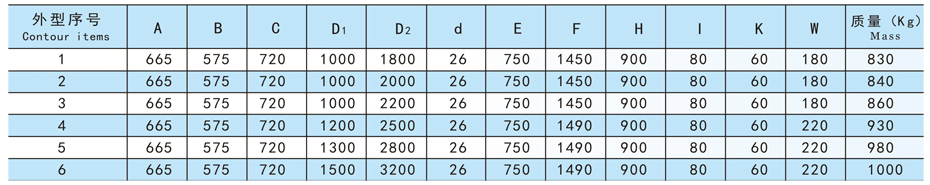

外形尺寸表：

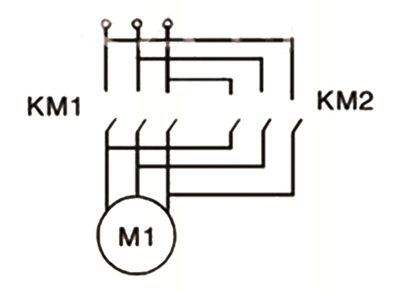

電氣連接圖：

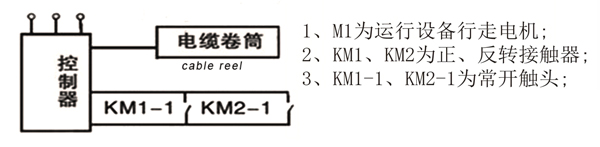

用戶電器部分

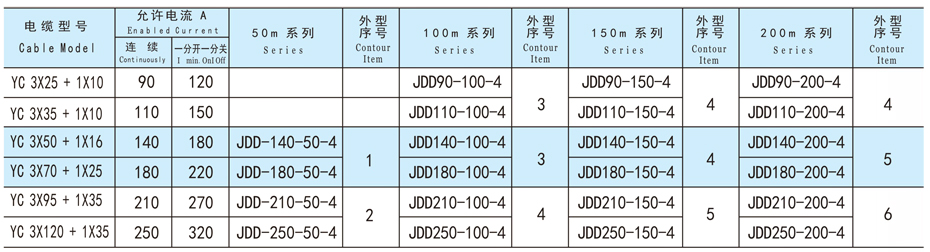

主要技術參數：

注：電纜用戶自備
